MES системы. Примеры

ГЛАВНОЕ,
что Вы должны знать!
MES системы – это специальное программное обеспечение, выполняющее задачи по контролю, анализу работы предприятия, повышению его эффективности и оптимизации производственных процессов.

Данные программы нельзя найти в интернете. Их разрабатывает компании, занимающиеся системами мониторинга производственных процессов. Каждая MES-система уникальна для отдельного производства, но по своей сути имеет одинаковые возможности.

В зависимости от того, какие задачи стоят перед разработчиками и какие цели преследует предприятие, решившее внедрить в свое производство системы мониторинга, реализуются те или иные функции.
MES системы – это специальное программное обеспечение, выполняющее задачи по контролю, анализу работы предприятия, повышению его эффективности и оптимизации производственных процессов.

Данные программы нельзя найти в интернете. Их разрабатывает компании, занимающиеся системами мониторинга производственных процессов. Каждая MES-система уникальна для отдельного производства, но по своей сути имеет одинаковые возможности.

В зависимости от того, какие задачи стоят перед разработчиками и какие цели преследует предприятие, решившее внедрить в свое производство системы мониторинга, реализуются те или иные функции.
Все проблемы можно решить вместе!
Для Вас работает Команда ООО "Телеметрик". Задайте свой вопрос. Скорее всего мы уже знаем на него ответ. А если нет, то решим проблему вместе. Проконсультируем, заполним пробелы в информации, поделимся опытом или дадим совет. Это абсолютно бесплатно! Любая проблема - не проблема, если ты в команде.
Звоните по телефону, пишите в WhatsApp или Заполните форму ниже

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

На рынке множество компаний, предоставляющих свои собственные разработки. Их ценовая политика, функции и услуги различны. В России большое количество разнообразных разработчиков, на которые стоит обратить свое внимание в первую очередь, но об этом позже.

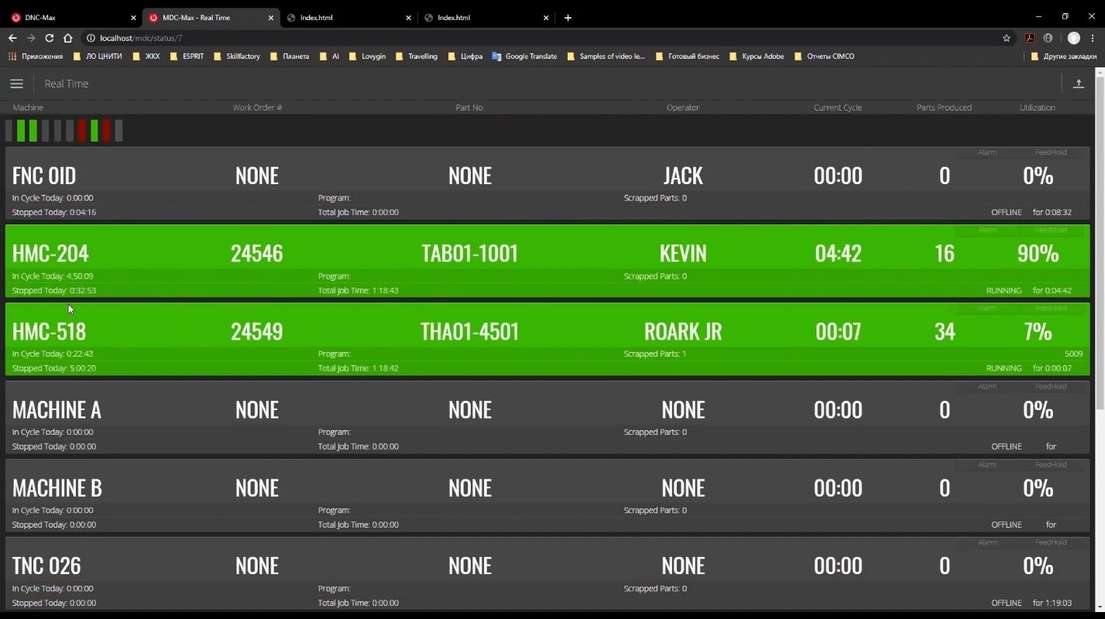

На данном скриншоте представлен интерфейс программы компании CIMCO. Это живой экран, выполненный в виде таблицы. Основная информация, которая здесь отображена это:

- модель станка и его номер;
- номер заказа;
- имя оператора;
- время в работе;
- количество произведенной продукции;
- процент выполнения плана.
Цветом отображается состояние каждого отдельного станка. В данном случае зеленый означает, что машина выполняет какой-то заказ. Станок полностью исправен и не требует внимания. Обратите внимание, что слева над таблицей есть фрагменты, которые копируют происходящее в таблице. На скриншоте не поместилось, но очевидно, что, прокрутив вниз, можно найти станки, которые выделяются красным цветом. Это означает, что станок неисправен, простаивает и требует определенного вмешательства.
Живой экран – достаточно распространенный интерфейс, который реализуется в MES-системах. Он достаточно наглядный, с его помощью можно быстро оценить обстановку в цеху.

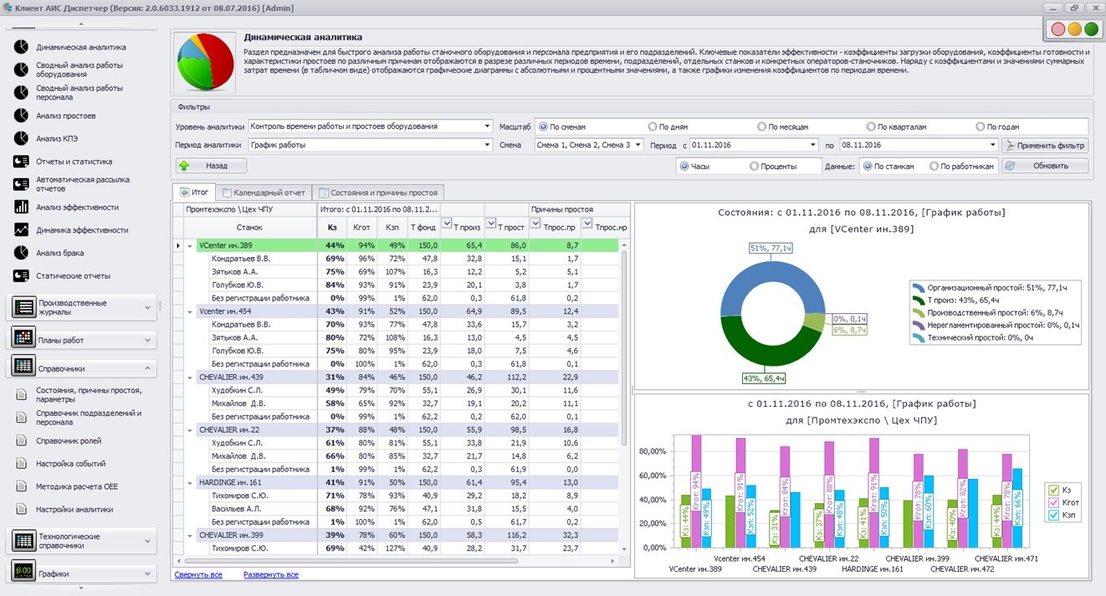

На этом рисунке показан интерфейс MES-системы компании «Диспетчер». В данном случае открыта вкладка «Динамическая аналитика». Сразу хочется отметить одно из преимуществ данного интерфейса: при открытии какой-либо вкладки, сверху отображается пояснение, для чего предназначен тот или иной раздел программы. Это значительно может сократить порог вхождения в работу с программой.

Суть раздела, который здесь представлен, практически повторяет живой экран, но используется для анализа работы оборудования за определенный период, а не в режиме реального времени.
MES-системы позволяют составлять планирование работы производства. Вот как это реализует компания «Фобос».
В данном случае вся работа описывается на временной шкале (она сверху). Такой подход применяется не только в планировании, но сразу хочется сказать, что пользоваться им для других целей достаточно трудоемко.

Слева сгруппированы станки (указываются их номера) по выполняемым задачам: фрезерные и шлифовальные. Также цветные индикаторы отображают состояние оборудования.

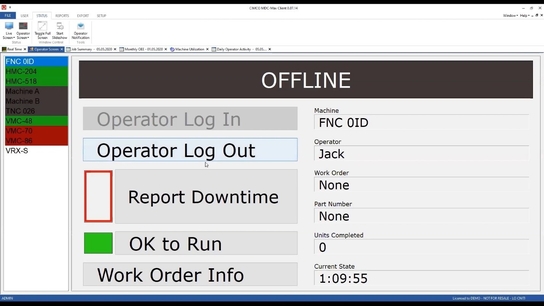

Не лишним будет привести пример интерфейса оператора. Здесь показывается состояние станка (в данном случае выключен), его название, имя оператора, номер заказа, количество произведенных изделий и текущее время безостановочной работы.

Оператор с помощью программы авторизуется для запуска работы оборудования. Это необходимо для полноценного контроля за работой не только машин, но и персонала. Во много эффективность производства зависит от человека, каки бы автоматизированным оно не было.
«Report Downtime» - кнопка для фиксирования причины простоя оборудования. Эта функция также способствует более детальному анализу эффективности производства, так как именно простои снижают OEE (общую эффективность оборудования), что приводит к снижению рентабельности предприятия. Оценив общее время простоя и факторы его вызывающие, руководство должно принимать ряд мер для сокращения времени простоев.

«Work order info» - дает возможность оператору открыть заказ и просмотреть его детали, для оптимального планирования своей работы.
«Report Downtime» - кнопка для фиксирования причины простоя оборудования. Эта функция также способствует более детальному анализу эффективности производства, так как именно простои снижают OEE (общую эффективность оборудования), что приводит к снижению рентабельности предприятия. Оценив общее время простоя и факторы его вызывающие, руководство должно принимать ряд мер для сокращения времени простоев.

«Work order info» - дает возможность оператору открыть заказ и просмотреть его детали, для оптимального планирования своей работы.

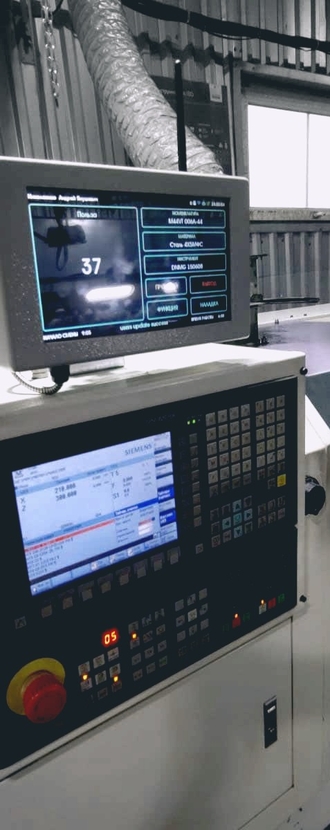

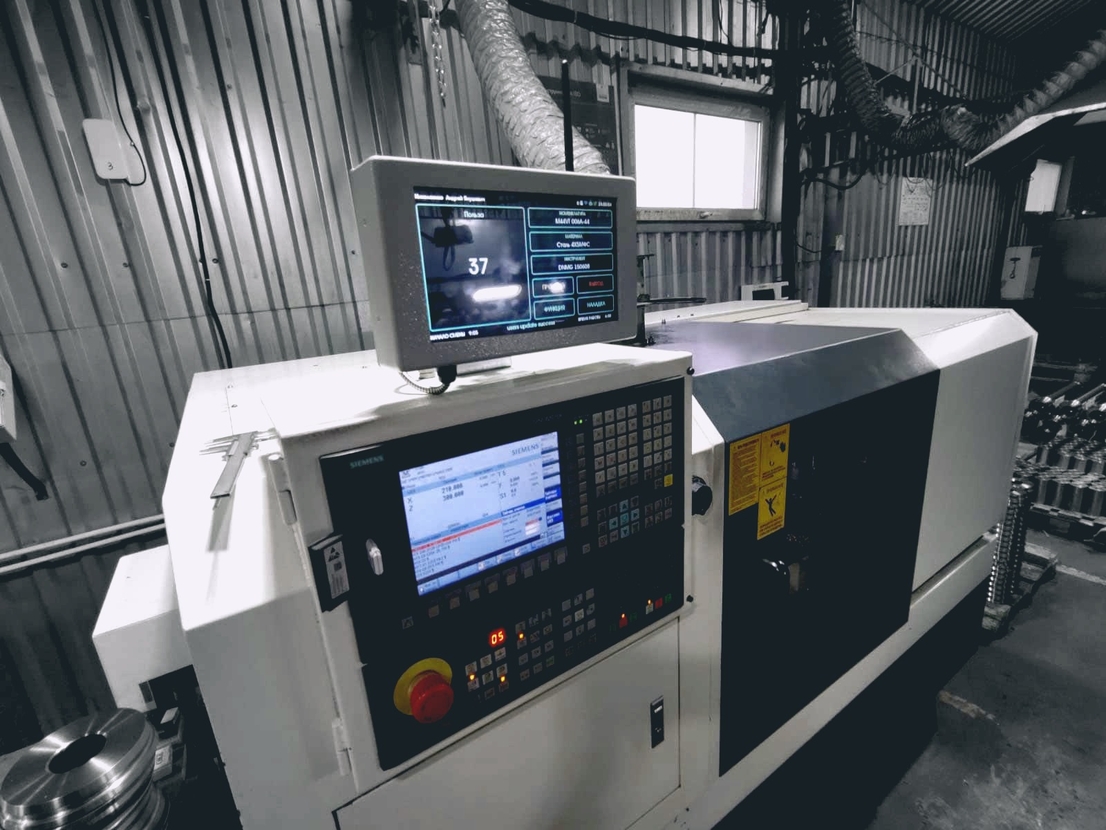

Программа, с которой работает оператор, может быть загружена в планшет, персональный компьютер, рабочий смартфон или специальный контроллер. Последний является наиболее оптимальным выбором, так как контроллеры разрабатываются с рядом технических требований, обеспечивающих их надежность.

Контроллеры оборудования реализованы в самых разных видах исполнения. Они могут продаваться в виде отдельных программируемых печатных плат без корпуса, либо в виде готовых законченных решений с экраном и кнопками. Также существуют сенсорные контроллеры.

В данном случае чем дороже технологии, используемые в контроллерах, тем они дороже. Для выбора необходимо руководствоваться соотношением цена-качество-надежность.
Программа, с которой работает оператор, может быть загружена в планшет, персональный компьютер, рабочий смартфон или специальный контроллер. Последний является наиболее оптимальным выбором, так как контроллеры разрабатываются с рядом технических требований, обеспечивающих их надежность.

Контроллеры оборудования реализованы в самых разных видах исполнения. Они могут продаваться в виде отдельных программируемых печатных плат без корпуса, либо в виде готовых законченных решений с экраном и кнопками. Также существуют сенсорные контроллеры.

В данном случае чем дороже технологии, используемые в контроллерах, тем они дороже. Для выбора необходимо руководствоваться соотношением цена-качество-надежность.
Еще одна составляющая системы мониторинга – датчики. Они нужны для преобразования электрических сигналов, возникающих в оборудовании в информацию, полезной для анализа.
Еще одна составляющая системы мониторинга – датчики. Они нужны для преобразования электрических сигналов, возникающих в оборудовании в информацию, полезной для анализа.

Вот, например, датчик электрического тока компании ООО "Телеметрик", представляющий проект qCan.

Он применяется для контроля энергопотребления оборудования, а также для мониторинга простоев станков и режимов его работы. Его особенностью является неинвазивный способ подключения, то есть нет необходимость впаивать его в электрическую цепь оборудования. Еще один плюс – беспроводная передача данных, что существенно упрощает монтаж.
Теперь вернемся к тому, почему необходимо обращать свое внимание именно на российский рынок MES-систем. В настоящее время в нашей стране очень стремительно растет сфера IT-услуг. Отечественные специалисты ничуть не хуже зарубежных, а то и превосходят их в некоторых отношения.

MES-системы требуют периодических обновлений и модернизации. Не каждая иностранная компания будет присылать своих сотрудников в Россию для таких целей, а если все-таки это случится, то будет стоить компании не малых денег. К тому же российские ПО не нужно переводить, а тратить время на обучение сотрудников английскому языку нет необходимости.

Примеров MES-систем в нашей стране очень много. У каждой из них свои особенности, услуги и цены. Самым простым способом разобраться, подходит ли MES-система вашему предприятию, является обращение в техническую поддержку или напрямую к разработчику.
